實用新型名稱：一種冷庫的溫濕度監控裝置

　　發明人：李勇

　　專利號：ZL 2014 2 0725042.7

　　專利申請日：2014年11月26日

　　專利權人：上海浩爽實業有限公司

　　授權公告日：2015年03月18日

　　本實用新型經過本局依照中華人民共和國專利法進行初步審查，決定授予專利權，辦法本證書并在專利登記簿上予以登記，專利權自授權公告之日起生效。

　　本專利的專利權期限為十年，自申請日算起。專利人應當依照專利法及其實施細則規定繳納年費。本專利的年費應當在每年11月26日前繳納。未按照規定繳納年費的，專利權自應當繳納年費期滿之日起終止。

　　專利證書記載專利權登記時的法律狀況。專利權的轉移、質押、無效、終止、恢復和專利權人的姓名或名稱，國際、地址變更等事項記載在專利登記薄上。

　　局長

　　申長雨（簽字）                            2015年03月18日（蓋章）



　?。?9）中華人民共和國國家知識產權局

　?。?2）實用新型專利

　?。?0）授權公告號 CN 204214478U

　?。?5）授權公告日 2015.03.18

　　（21）申請?zhí)?201420725042.7

　?。?2）申請日 2014.11.26

　?。?3）專利權人 上海浩爽實業有限公司

　　地址 201715 上海市青浦區蓮塘鎮章練塘路

　　588號D-105室

　　（72）發明人 李勇

　?。?1）Int.CI

　　G01D 21/02（2006.01）



　?。?4）實用新型名稱

　　一種冷庫的溫濕度監控裝置

　?。?7）摘要

　　本實用新型公開了一種冷庫的溫濕度監控裝置，所述溫濕度監控裝置包括溫濕度傳感器、處理電路、溫濕度記錄儀和電源。所屬電源由市電網、鋰電池、電源切換裝置和供電設備組成，所述市電網和鋰電池均通過電源切換裝置與供電設備連接，所述供電設備與溫濕度記錄儀連接，所述處理電路的一端與溫濕度傳感器連接，另一端與溫濕度記錄儀連接；所述溫濕度記錄儀設有通風口，所述通風口對稱地布置在溫濕度記錄儀的兩側，所述通風口由條形狀的進出風通道有規律地排列，所述進出風通道的寬度為3-10mm，所述相鄰進出風通道的間隔距離為2mm。本實用新型提供的冷庫的溫濕度監控裝置的數據準確，實現了全天候不間斷檢測。

　　1.一種冷庫的溫濕度監控裝置，其特征在于：所述溫濕度監控裝置包括溫濕度傳感器、處理電路、溫濕度記錄儀和電源，所述電源由市電網、鋰電池、電源切換裝置和供電設備組成，所述市電網和鋰電池均通過電源切換裝置與供電設備連接，所述供電設備與溫濕度記錄儀連接，所述處理電路的一端與溫濕度傳感器了解，另一端與溫濕度記錄儀連接；所述溫濕度記錄儀設有通風口，所述通風口對稱地布置在溫濕度記錄儀的兩側，所述通風口由條形狀的進出風通道有規律地排列，所述進出風通道的寬度為3-10mm，所述相鄰進出風通道的間隔距離為2mm。

　　2.按照權利要求1所述的冷庫的溫濕度監控裝置，其特征在于：所述溫濕度記錄儀包括顯示屏、接口和殼體，所述顯示屏位于殼體的表面的中央，所述接口位于殼體的底部側面。

　　3.按照權利要求2所述的冷庫的溫濕度監控裝置，其特征在于：所述溫濕度記錄儀包括LED指示燈和操作按鈕，所述LED指示燈位于顯示屏的上方，所述操作按鈕位于顯示屏的正下方。

　　4.按照權利要求2所述的冷庫的溫濕度監控裝置，其特征在于：所述顯示屏為液晶顯示屏，所述接口為RS232接口或RS485接口。

　　5.按照權利要求1所述的冷庫的溫濕度監控裝置，其特征在于：所述溫濕度傳感器的溫度測量范圍為-40~100℃，測量精度為±0.2℃；濕度測量范圍為0~100%RH，測量精度為±2%RH。

　　6.按照權利要求2至5任一所述的冷庫的溫濕度監控裝置，其特征在于：所述通風口處的殼體設計成圓弧形，所述殼體由鋁合金或塑料制作而成。

　　一種冷庫的溫濕度監控裝置

　　技術領域

　　【0001】  本實用新型涉及冷庫設備領域，尤其涉及一種冷庫的溫濕度監控裝置。

　　背景技術

　　【0002】  傳統冷庫的溫濕度監控裝置，一般通過人親自到冷庫現場查看和記錄冷庫的溫濕度，無法做到全天候能對冷庫里面的溫濕度的數據進行記錄、整理，尤其在晚間或放假期間，人員沒有到冷庫現場查看和記錄冷庫的溫濕度，如果冷庫里面的溫濕度數據出現超限范圍，冷庫里面的貨物因溫度變化而產生變質現象，造成比較大的損失；近幾年部分冷庫的溫濕度監控裝置采用自動監控冷庫里面的測量溫濕度數據，溫濕度傳感器將采集到的數據直接傳送到處理設備，比如：處理設備采用溫濕度記錄儀，溫濕度記錄儀將冷庫的溫濕度數據保存并顯示出來，由于傳感器將冷庫里面的溫濕度數據轉換成電信號后直接傳輸?shù)綔貪穸扔涗泝x，如溫濕度數據在的數值小范圍內變化，溫濕度記錄儀無法檢測出溫濕度的變化，造成溫濕度顯示的數據不準確，同時，溫濕度記錄儀長時間使用會產生發熱現象，也會造成溫濕度現實的數據不準確；另外，溫濕度記錄儀的電源求安全由市政電網供電，當市政電網斷電時，溫濕度記錄儀無法保存并顯示冷庫里面的溫濕度數據，造成溫濕度數據丟失，無法做到全天候不間斷監測，如果斷電期間冷庫里面的溫濕度數據出現超限范圍，造成貨物損失。

　　實用新型內容

　　【0003】  鑒于目前冷庫的溫濕度監控裝置存在的上述不足，本實用新型提供一種數據準確，全天候不間斷監測的冷庫的溫濕度監控裝置。

　　【0004】  位達到上述目的，本實用新型的實施例采用如下技術方案：

　　【0005】  一種冷庫的溫濕度監控裝置，所述溫濕度監控裝置包括溫濕度傳感器、處理電路、溫濕度記錄儀和電源，所述電源由市電網、鋰電池、電源切換裝置和供電設備組成，所述市電網和鋰電池均通過電源切換裝置與供電設備連接，所述供電設備與溫濕度記錄儀連接，所述處理電路的一端與溫濕度傳感器連接，另一端與溫濕度記錄儀連接；所述文溫濕度記錄儀設有通風口，所述通風口對稱地布置在溫濕度記錄儀的兩側，所述通風口由條形狀的進出風通道有規律地排列，所述進出風通道的寬度為3-10mm，所述相鄰進出風通道的間隔距離為2mm。

　　【0006】  依照本實用新型的一個方面，所述溫濕度記錄儀包括顯示屏、接口和殼體，所述顯示屏位于殼體的表面的中央，所述接口位于殼體的地步側面。

　　【0007】  依照本實用新型的一個方面，所述溫濕度記錄儀包括LED指示燈和操作按鈕，所述LED指示燈位于顯示屏的上方，所述操作按鈕位于顯示屏的正下方。

　　【0008】  依照本實用新型的一個方面，所述顯示屏為液晶顯示屏，所述接口為RS232接口或RS485接口。

　　【0009】  依照本實用新型的一個方面，所述溫濕度傳感器的溫度測量范圍為-40~100℃，測量精度為±0.2℃；濕度測量范圍為0~100%RH，測量精度為±2%RH。

　　【0010】  依照本實用新型的一個方面，所述通風口處的殼體設計成圓弧形，所述殼體由鋁合金或塑料制作而成。

　　【0011】  本實用新型實施的優點：由于本實用新型的溫濕度監控裝置包括溫濕度傳感器、處理電路、溫濕度記錄儀和電源，由于電源由市電網、鋰電池、電源切換裝置和供電設備組成，市電網和鋰電池均通過電源切換裝置與供電設備連接，供電設備與溫濕度記錄儀連接，溫濕度記錄儀平時由市電網供電，當市電網斷電時，電源切換裝置立即將電源切換到由鋰電池供電，這樣保證了溫濕度記錄儀的電源從不間斷，從而實現了溫濕度監控裝置全天候不間斷監測；處理電路的一端與溫濕度傳感器連接，另一端與溫濕度記錄儀連接，溫濕度傳感器采集到的溫濕度數據的電信號先經過處理電路進行處理，竟過壓、過流、微弱的電信號進行放大、隔離、過濾等處理，處理后的電信號再傳輸?shù)綔貪穸扔涗泝x，保證了溫濕度記錄儀能讀取所有的電信號，使溫濕度記錄儀現實的數據能準確地反映冷庫的實際溫濕度，從而實現了溫濕度監控裝置的數據準確，另外，溫濕度記錄儀設有通風口，通風口對稱地布置在溫濕度記錄儀的兩側，通風口由條形狀的進出風通道有規律地排列，進出風通道的寬度為3-10mm，相鄰進出風通道的間隔距離為2mm，通風口設置在溫濕度記錄儀中發熱量大的電子元件處，由于通風口對稱地布置在溫濕度記錄儀的兩側，在保證溫濕度記錄儀散熱的同時，又能讓發熱量大的電子元件處產生空氣對流，杜絕了溫濕度記錄儀的內部產生高溫現象，所以本實用新型的冷庫的溫濕度監控裝置的數據準確，實現了全天候不間斷監測。

　　附圖說明

　　【0012】  為了更清楚地說明本實用新型實施例中的技術方案，下面將對實施例中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

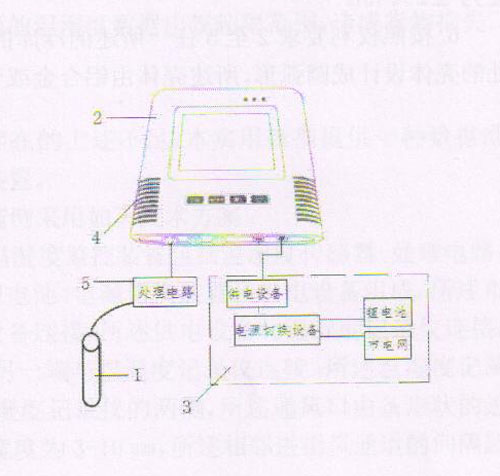

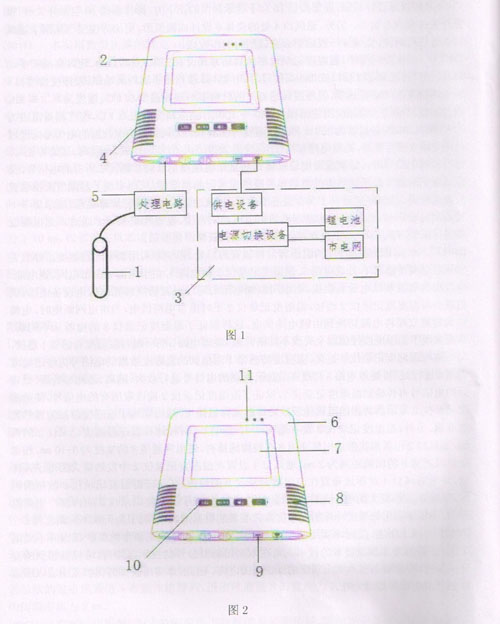

　　【0013】  圖1為本實用新型所述的一種冷庫的溫濕度監控裝置的結構示意圖；

　　【0014】  圖2為本實用新型所述的溫濕度記錄儀的結構示意圖。

　　具體實施方式

　　【0015】  下面將結合附圖對本實用新型作進一步說明。

　　【0016】  如圖1、圖2所示，一種冷庫的溫濕度監控裝置，所述溫濕度監控裝置包括溫濕度傳感器1、處理電路5、溫濕度記錄儀2和電源3，電源3由市電網、鋰電池、電源切換裝置和供電設備組成，市電網和鋰電池均通過電源切換裝置與供電設備連接，供電設備與溫濕度記錄儀2連接，處理電路5的一端與溫濕度傳感器1連接，另一端與溫濕度記錄儀2連接；溫濕度記錄儀2設有通風口4，通風口4對稱地布置在溫濕度記錄儀2的兩側，通風口4由條形狀的進出風通道8有規律地排列，進出風通道8的寬度為3-10mm，相鄰進出風通道8的間隔距離為2mm。

　　【0017】  在實際應用中，為了方便溫濕度數據的顯示和傳輸，溫濕度記錄儀2包括顯示屏7、接口9和殼體6，顯示屏7位于殼體6表面的中央，接口9位于殼體6的底部側面；為了方便溫濕度記錄儀2的操作和加強危險提示，溫濕度記錄儀2包括LED指示燈11和操作按鈕10，LED指示燈11位于顯示屏7的上方，當冷庫里的溫濕度數據出現超限范圍，LED指示燈11立即閃爍進行提示，操作按鈕10位于現實哦7的正下方，操作按鈕10包括開關鍵、報警開關鍵和查看鍵等。另外，通風口4處的殼體6設計成圓弧形，更加方便空氣從兩個通風口4處進行對流，殼體6一般由鋁合金或塑料制作而成。

　　【0018】  在實際應用中，溫濕度記錄儀2的啟動方式設有三種：立即啟動、定時啟動和手動啟動，接口可為RS232接口或RS485接口，其中RS485接口用于遠距離通訊，溫濕度傳感器1采用高精度的NTC傳感器，溫濕度傳感器1的分辨率一般為溫度0.1℃，濕度為0.1%RH，則溫濕度記錄儀2的溫度測量范圍為-40~100℃，測量精度為±0.2℃，濕度測量范圍為0~100%RH，測量精度為±2%RH。溫濕度傳感器1采集到的溫濕度數據的電信號先經過處理電路5進行處理，處理電路5將過壓、過流、微弱的電信號進行放大、隔離、過濾等處理，處理后的電信號再傳輸?shù)綔貪穸扔涗泝x2，保證了溫濕度記錄儀2能讀取所有的電信號，使溫濕度記錄儀2現實的數據能準確地反映冷庫實際的溫濕度，從而實現了溫濕度監控裝置的數據準確，溫濕度記錄儀2保存溫濕度數據，并通過顯示屏7進行屏幕顯示，顯示屏7一般為液晶顯示屏，當冷庫里的溫濕度數據出現超限范圍，溫濕度記錄儀2通過聲光報警設備進行報警，提示客戶馬上處理，防止冷庫里面的貨物產生變質。

　　【0019】  本實用新型的冷庫的溫濕度監控裝置的好處：由于本實用新型的溫濕度監控裝置包括溫濕度傳感器1、處理電路5、溫濕度記錄儀2和電源3，由于電源3由市電網、鋰電池、電源切換裝置和供電設備組成，市電網和鋰電池均通過電源切換裝置與供電設備連接，供電設備與溫濕度記錄儀2連接，溫濕度記錄儀2平時由市電網供電，當市電網斷電時，電源切換裝置立即將電源切換到由鋰電池供電，這樣保證了溫濕度記錄儀2的電源從不間斷，從而實現了溫濕度監控裝置全天候不間斷監測；處理電路5的一端與溫濕度傳感器1連接，另一端溫濕度記錄儀2連接，溫濕度傳感器1采集到的溫濕度數據的電信號先經過處理電路5進行處理，處理電路5將過壓、過流、微弱的電信號進行放大、隔離、過濾等處理，處理后的電信號再傳輸?shù)綔貪穸扔涗泝x2，保證了溫濕度記錄儀2能讀取所有的電信號，使溫濕度記錄儀2顯示的數據能準確地反映冷庫的實際溫濕度，從而實現了溫濕度監控裝置的數據準確，另外，溫濕度記錄儀2設有通風口4，通風口4對稱地布置在溫濕度記錄儀2的兩側，通風口2由條形狀的進出風通道8有規律地排列，進出風通道8的寬度為3-10mm，相鄰進出風通道8的間隔距離為2mm，通風口4設置在溫濕度記錄儀2中發熱量大的電子元件處，由于通風口4對稱地布置在溫濕度記錄儀2的兩側，在保證溫濕度記錄儀2散熱的同時，又能讓發熱量大的電子元件處產生空氣對流，杜絕了溫濕度記錄儀2的內部產生高溫現象，所以本實用新型的冷庫的溫濕度監控裝置的數據準確，實現了全天候不間斷監測。
